AutoCAD - khắc phục lỗi nhảy dim trong quá trình vẽ

 Trong quá trình thao tác vẽ, rất có thể bạn sẽ di chuyển đối tượng và bạn hay gặp tình trạng các đường kích thước thay đổi  và nhảy không đúng vị trí mong muốn. Đây không phải là lỗi của autoCAD mà nguyên nhân do các thiết lập trong quá trình sử dụng, cụ thể:

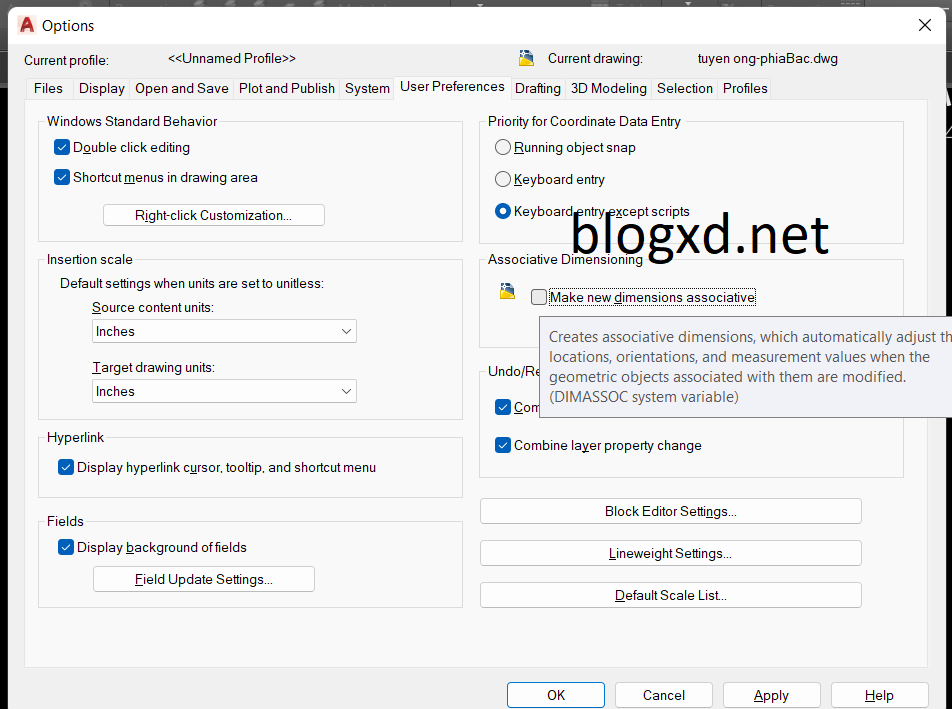

1. Mặc định trong autoCAD thì đường kích thước được liên kết với đối tượng vẽ, do đó khi bạn di chuyển hoặc co dãn đối tượng thì kích thước sẽ thay đổi theo. Tùy chọn này trong mục Option của AutoCAD (xem hình sau)

Mặc định AutoCAD tick chọn vào ô Make new demensions associative, nên bỏ tick vào tùy chọn này.

2. Điều chỉnh biến Dimassoc trong AutoCAD, cụ thể:

Cú pháp: nhập lệnh Dimassoc --> Enter
- Chọn giá trị 0: đường kích thước tạo ra dạng phân rã.
- Chọn giá trị 1: đường kích thước tạo ra sẽ không liên kết với đối tượng vẽ. (nên chọn)
- Chọn giá trị 2: đường kích thước tạo ra liên kết với đối tượng vẽ.

3. Các đường kích thước đã tạo trước khi tùy chỉnh vẫn đang liên kết với đối tượng vẽ. Bạn muốn điều chỉnh thì cần gán tất cả đường kích thước đó với giá trị là DimDisAssociate - lệnh tắt là DDA.

Cú pháp: nhập DDA --> Enter
 - Quét chọn toàn bộ đường kích thước ---> nhấn Enter.
Chúc các bạn thành công.
