AutoCAD: cách vẽ hình chiếu trục đo

     Để tiến hành vẽ bản vẽ hình chiếu trục đo trong AutoCAD, mình tiến hành làm như sau:

   Thiết lập đơn vị - khổ giấy – tỷ lệ in – dimension
-      Units à chọn millimeters (chọn đơn vị cho bản vẽ)
-      Lệnh Mvsetup à N à M à Scale factor chọn tỷ lệ phù hợp, ở đây mình chọn 1/50 (nhập số 50) à nhập 297 à nhập 210 à.
(In trên khổ giấy A4, tỷ lệ 1/50).

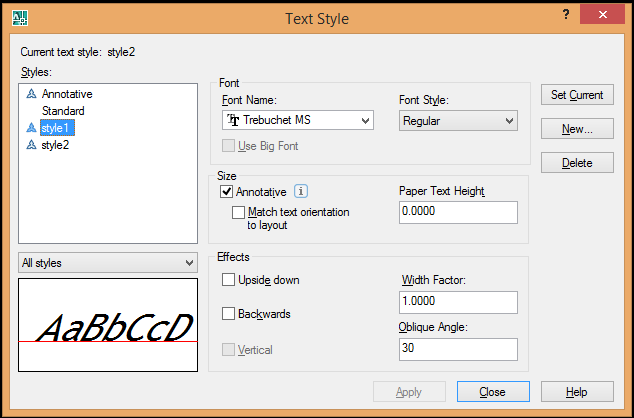

-      Lệnh ST à tạo text style, các bạn tạo 02 kiểu text theo hình sau:

ở đây mình tạo 02 kiểu Text với tùy chọn Annotative
Với Obique Angle chọn 30 cho style1 và -30 cho style2

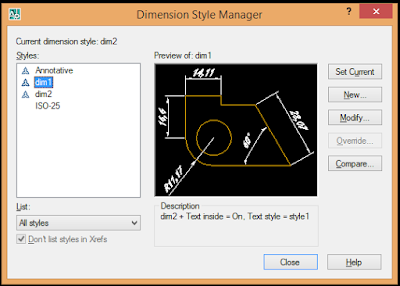

-      Gõ lệnh DST à tạo 02 kiểu DIM với tùy chọn Annotative
Kiểu Dim1 chọn text là style1; Dim2 chọn text là style2.
Đến đây, công tác chuẩn bị đã hoàn tất. Bắt đầu làm việc thể hiện bản vẽ trên model.


    Vẽ hình chiếu trục đo bằng lệnh 2D

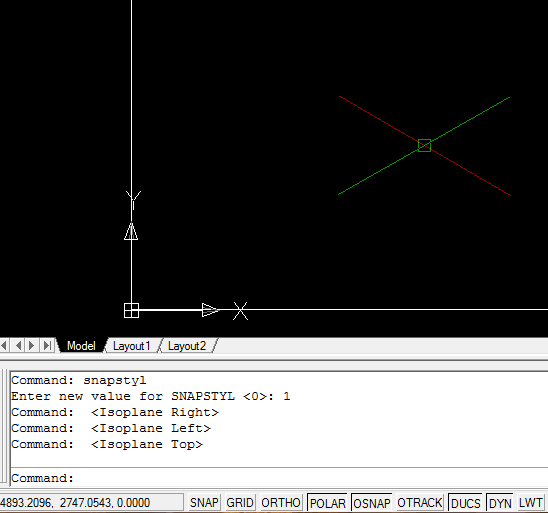

-      Đầu tiên, mình gõ lệnh Snapstyl đặt giá trị 1 để chuyển không gian làm việc

-      Đến đây, trên màn hình CAD 2D dây trỏ chuột đã chuyển góc làm việc.
-      Lệnh Dsettings à vào Tab Polar tracking, chọn Polar tracking On, chọn Increment angle30.
-      Tiến hành vẽ: trên hình chiếu trục đo, các bạn sẽ có 3 mặt làm việc là: Top; Left; Right. Để vẽ mặt đáy và mặt trên các bạn nhấn F5 để chuyển Isoplan Top; tương tự vẽ mặt bên phải, bên trái các bạn tiếp tục nhấn F5 chọn Isoplan RightIsoplan Left.

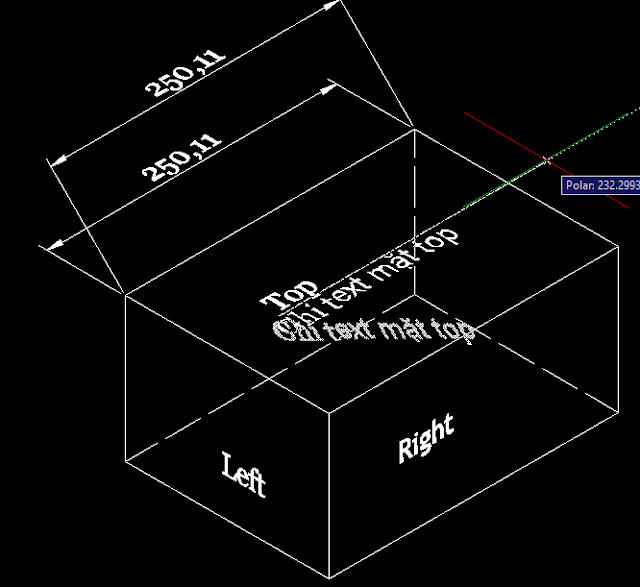

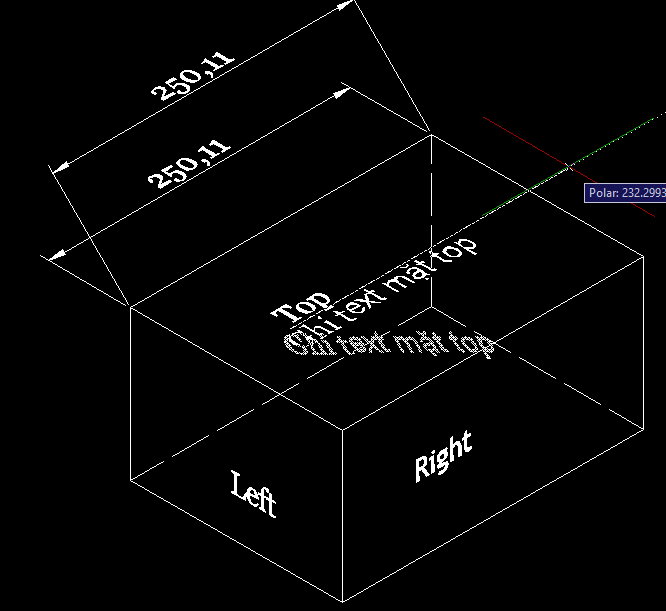

Mình vẽ ngẫu nhiên 1 khối hộp như hình sau:

 Ghi text: bạn gõ MT hoặc DT,... Ghi text bình thường sau đó gõ Ro để quay chữ cho phù hợp.

-      Ghi kích thước:  DAL (lệnh dimaligned) – ghi kích thước trong bản vẽ hình chiếu trục đo chỉ sử dụng lệnh Dim này.
-      Hiêu chỉnh kích thước: gõ lệnh dimed à chọn đường kích thước nhấn Enterà chọn Obique à nhập 30 hoặc -30. Hoặc lick chọn 2 điểm để hướng trục dim cho phù hợp.
-      Vẽ hình tròn trong hình chiếu trục đo: gõ lệnh El (lệnh ellipse)à nhấn enter àI hoặc chọn Isocirle, tiến hành vẽ.
(Lưu ý: nhấn F5 để chọn Isoplane (top, left, right) phù hợp với phía cần vẽ)

-      Ghi kích thước đường kính hay bán kính đường tròn: dùng lệnh LE (qleader) ghi kích thước, sau đó quay góc 30 độ thể hiện hợp lý tùy isoplan.

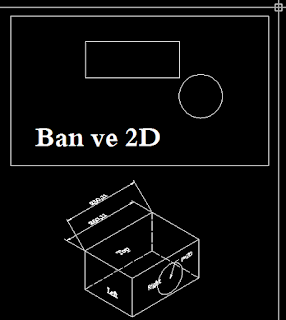

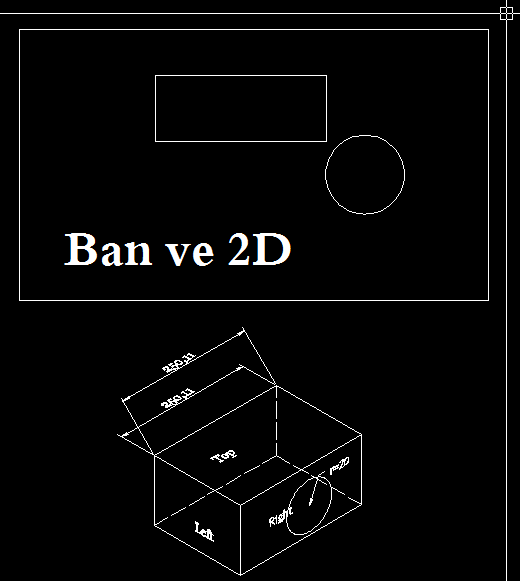

    Thoát chế độ vẽ hình chiếu trục đo: gõ lệnh Snapstyl à nhấn enter à nhập giá trị 0Làm việc bình thường trên bản vẽ 2D.

Bài viết mang tính chất chia sẽ cho các bạn chưa biết muốn tìm hiểu. Mọi thắc mắc vui lòng comments bên dưới, Chúc các bạn thành công!
